Servo Motors'un deneyimli bir tedarikçisi olarak, bu bileşenlerin çok çeşitli endüstriyel uygulamalarda oynadığı kritik rolden ilk elden tanık oldum. Bir servo motorun statik doğruluğu, tüm sistemin performansını ve verimliliğini doğrudan etkileyen temel bir parametredir. Bu blogda, bir servo motorun statik doğruluğunun nasıl geliştirileceğine dair bazı pratik stratejiler ve bilgiler paylaşacağım, sektördeki yıllarca süren deneyimimden yararlanacağım.
Servo motorlarında statik doğruluğu anlamak
İyileştirme yöntemlerini araştırmadan önce, Servo motorları bağlamında statik doğruluğun ne anlama geldiğini anlamak önemlidir. Statik doğruluk, bir servo motorun sabit durum koşulları altında hassas bir pozisyon veya hızı koruma yeteneğini ifade eder. Tipik olarak, komuta edilen pozisyon ile motor milinin gerçek konumu arasındaki fark olan konum hatası açısından ölçülür.
Yüksek düzeyde statik doğruluk, CNC işleme, robotik ve otomatik montaj hatları gibi uygulamalar için çok önemlidir, burada en ufak sapma bile ürün kusurlarına veya sistem arızalarına yol açabilir. Bu nedenle, statik doğruluğu optimize etmek sadece performansı iyileştirmek değil, aynı zamanda ürün kalitesini ve güvenilirliğini sağlama meselesidir.
1. Motor Seçimi
Statik doğruluğu geliştirmenin ilk adımı, uygulama için doğru servo motoru seçmekle başlar. Farklı motorlar, motorun tasarımı, inşaatı ve kontrol teknolojisi gibi faktörlerle belirlenen değişen doğal doğruluk seviyelerine sahiptir.
- Tork ve Güç Derecesi: Yük gereksinimleri için uygun bir tork ve güç derecesine sahip bir motor seçin. Cılız bir motor, ağır yükler altında doğru konumlandırmayı korumak için mücadele edebilir ve bu da artan konum hatalarına yol açabilir. Öte yandan, büyük boyutlu bir motor verimsiz olabilir ve gereksiz maliyet getirebilir.
- Kodlayıcı çözünürlüğü: Enkoder, motorun konumu hakkında geri bildirim sağlayan anahtar bir bileşendir. Yüksek çözünürlüklü bir kodlayıcı, daha hassas kontrol sağlayarak pozisyondaki daha küçük değişiklikleri tespit edebilir. Bir servo motoru seçerken, devrim başına çok sayıda darbeye sahip bir kodlayıcı ile bir tane seçmeyi düşünün. Örneğin, devrim başına 20.000 nabız kodlayıcı çözünürlüğüne sahip bir motor, devrim başına 10.000 darbeli olandan daha doğru pozisyon geri bildirimi sağlayacaktır.
2. Uygun kurulum ve hizalama
Bir servo motorun kurulma ve hizalanma şekli, statik doğruluğunu önemli ölçüde etkileyebilir.
- Montaj: Motorun sert bir tabana güvenli bir şekilde monte edildiğinden emin olun. Montaj yapısındaki herhangi bir titreşim veya hareket motora aktarılabilir ve bu da pozisyon hatalarına neden olabilir. Uygun montaj donanımını kullanın ve üreticinin kurulum yönergelerini dikkatle izleyin.
- Şaft hizalaması: Motor ve yük arasındaki uygun şaft hizalaması çok önemlidir. Yanlış hizalanmış şaftlar, motor yatakları ve bağlantılar üzerinde ek strese neden olabilir, bu da erken aşınmaya ve doğruluğa azalmaya yol açabilir. Motor milinin ve yük milinin mükemmel bir şekilde hizalandığından emin olmak için lazer hizalama sistemleri gibi hizalama araçlarını kullanın.
3. Kontrol Sistemi Ayarı
Kontrol sistemi, yüksek statik doğruluk elde etmede hayati bir rol oynar. İşte kontrol sistemi ayarlamasının bazı önemli yönleri:
- Pid ayarlama: Orantılı - integral - türev (PID) kontrolörleri, servo motor kontrol sistemlerinde yaygın olarak kullanılır. PID parametrelerini doğru ayarlamak, konum hatalarını en aza indirmek için gereklidir. Orantılı kazanç, sistemin tepki hızını belirler, integral kazanç, sabit - durum hatalarını ortadan kaldırmaya yardımcı olur ve türev kazanç salınımları azaltır. PID parametrelerini optimum performans için ayarlamak için Ziegler - Nichols yöntemi gibi sistematik bir yaklaşım kullanın.
- Yem - İleri Kontrol: PID kontrolüne ek olarak, statik doğruluğu artırmak için besleme ileri kontrolü kullanılabilir. Besleme - İleri Kontrol, yük bozukluklarını öngörür ve kontrol sinyalini buna göre ayarlar. Örneğin, yük torku önceden biliniyorsa, beklenen yükü telafi etmek için kontrol girişine bir besleme ileri sinyali eklenebilir ve konum hatasını azaltır.
4. Yük yönetimi
Servo motorundaki yükü yönetmek, statik doğruluğun iyileştirilmesinde bir başka önemli faktördür.
- Atalet eşleştirme yükü: Yükün ataleti motorun ataleti ile eşleştirilmelidir. Atalette büyük bir uyumsuzluk, motorun komuta edilen pozisyonu aşmasına veya vurmasına neden olabilir. Yük ataleti hesaplayın ve uygun atalet derecesine sahip bir motor seçin. Gerekirse, daha iyi bir eşleşme elde etmek için vites kutuları gibi eşleşen cihazları kullanın.
- Yük dengeleme: Tek bir yükü sürmek için birden fazla motor kullanıldığı uygulamalarda, yükün motorlar arasında eşit olarak dağıtıldığından emin olun. Eşit olmayan yük dağılımı, motor performansındaki farklılıklara ve genel doğruluk azaltılmasına yol açabilir.
5. Bakım ve İzleme
Düzenli bakım ve izleme, bir servo motorun zaman içinde statik doğruluğunu korumak için gereklidir.
- Yağlama ve muayene: Motoru iyi iyi tutun - yağlanmış ve rulmanları, kaplinleri ve diğer mekanik bileşenleri aşınma veya hasar belirtileri açısından düzenli olarak inceleyin. Doğruluğun daha fazla bozulmasını önlemek için yıpranmış parçaları derhal değiştirin.
- Durum İzleme: Motordaki potansiyel problemleri erken tespit etmek için titreşim analizi ve sıcaklık izleme gibi durum izleme tekniklerini kullanın. Motorun çalışma koşullarını izleyerek, doğruluk önemli ölçüde etkilenmeden önce önleyici önlemler alabilirsiniz.
6. Tamamlayıcı bileşenler
Bazı durumlarda, tamamlayıcı bileşenler kullanmak bir servo motor sisteminin statik doğruluğunu daha da artırabilir.
- 3.2kW elektrikli süpürge: CNC işleme uygulamalarında, çipleri ve enkazları çalışma alanından çıkarmak için bir elektrikli süpürge kullanılabilir. Bu, kesme aletlerinin ve motor tahrikli bileşenlerin temiz tutulmasına yardımcı olur, kontaminasyon riskini azaltır - ilgili hatalar ve genel doğruluğu iyileştirir.

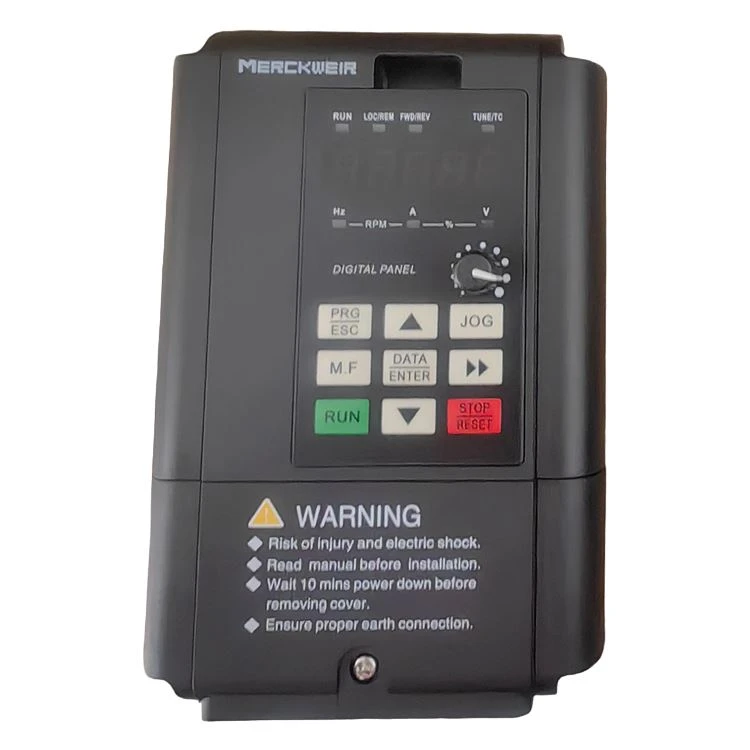

- 4kw invertör: Bir invertör motorun hız ve torkunun kesin kontrolünü sağlayabilir. Motora verilen frekans ve voltajı ayarlayarak, bir invertör motorun performansını farklı yük koşulları altında optimize edebilir ve bu da statik doğruluğun iyileştirilmesine yol açabilir.
- ER20 Alet Tutucu: CNC işlenmesinde, ER20 gibi yüksek kaliteli bir takım tutucu, kesme aletlerinin güvenli bir şekilde yerinde tutulmasını sağlayabilir. Bu, takım sapmasını azaltır ve işleme işleminin doğruluğunu artırır, bu da servo motor sisteminin genel performansına fayda sağlar.
Çözüm
Bir servo motorun statik doğruluğunun iyileştirilmesi, motor seçimi, uygun kurulum, kontrol sistemi ayarlaması, yük yönetimi, bakım ve tamamlayıcı bileşenlerin kullanımını içeren çok yönlü bir işlemdir. Bu stratejileri izleyerek, servo motor uygulamalarınızda daha yüksek doğruluk seviyeleri elde edebilir, bu da ürün kalitesinin artmasına, üretkenliğin artmasına ve kesinti süresi azalmasına yol açabilirsiniz.
Yüksek kaliteli servo motorlar için pazardaysanız veya mevcut motor sistemlerinizin statik doğruluğunu artırma konusunda tavsiyeye ihtiyacınız varsa, bize ulaşmanızı öneririm. Uzman ekibimiz, özel ihtiyaçlarınız için en iyi çözümleri bulmanıza yardımcı olmaya hazırdır. Endüstriyel uygulamalarınızı bir sonraki seviyeye taşımak için birlikte çalışalım.
Referanslar
- Johnson, M. (2018). Servo Motor Kontrolü: İlkeler ve Uygulamalar. Wiley.
- Smith, A. (2020). Endüstriyel otomasyonda hassas hareket kontrolü. Springer.
- Brown, B. (2019). Motor seçimi ve uygulama el kitabı. McGraw - Hill.
