Servo motorun adım tepkisi nedir?

Servo motor, yüksek hassasiyeti ve kontrol edilebilirliğiyle bilinen birçok endüstriyel ve robotik uygulamada çok önemli bir bileşendir. Bir Servo Motor tedarikçisi olarak, sıklıkla servo motorların adım tepkisi hakkında sorular alıyorum. Bu blogda bir servo motorun adım tepkisinin ne olduğunu, neden önemli olduğunu ve çeşitli uygulamaları nasıl etkilediğini anlatacağım.

Servo Motorun Temellerini Anlamak

Adım yanıtına dalmadan önce kısaca gözden geçirelim.Servo Motorluöyle. Servo motor, konumunu, hızını ve ivmesini hassas bir şekilde kontrol edebilen bir motor türüdür. Bir motor, bir geri besleme cihazı (kodlayıcı gibi) ve bir kontrol cihazından oluşur. Geri bildirim cihazı, motorun gerçek konumu hakkındaki bilgileri sürekli olarak kontrolöre geri gönderir ve daha sonra motorun girişini, istenen konuma ulaşmasını ve bu konumu korumasını sağlayacak şekilde ayarlar.

Adım Tepkisi Nedir?

Bir servo motorun adım tepkisi, adım girişi olarak bilinen giriş komutunda ani bir değişiklik aldığında motorun nasıl tepki vereceğini ifade eder. Adım girişi, bir sabit değerden diğerine anlık değişimi temsil eden matematiksel bir fonksiyondur. Örneğin, bir servo motor başlangıçta hareketsizse ve ardından aniden yeni bir konuma gitme komutu alırsa, bu bir adım girişine eşdeğerdir.

Servo motora adım girişi uygulandığında motor istenilen konuma hemen ulaşamaz. Bunun yerine çıktısının (konum, hız veya ivme) zamanla değiştiği geçici bir dönemden geçer. Adım tepki eğrisi, motor çıkışının başlangıç ​​durumundan nihai kararlı durum değerine kadar nasıl geliştiğini gösterir.

Adım Yanıtının Temel Parametreleri

1. Yükselme Zamanı: Bu, motor çıkışının belirli bir düşük değerden (genellikle nihai değerin %10'u) belirli bir yüksek değere (genellikle son değerin %90'ı) yükselmesi için geçen süredir. Daha kısa yükselme süresi, motorun adım girişine daha hızlı yanıt verebileceğini gösterir. Yüksek hızlı alma ve yerleştirme robotları gibi hızlı konumlandırmanın gerekli olduğu uygulamalarda, kısa yükselme süreli bir servo motor oldukça tercih edilir.
2. Yerleşme Süresi: Yerleşme süresi, motor çıkışının kararlı durum değeri civarında belirli bir hata bandına (genellikle son değerin ±%2 veya ±%5'i) ulaşması ve bu aralıkta kalması için geçen süredir. Geçici etkilerin ortadan kalkması ve motorun kararlı bir duruma ulaşması için gereken süreyi temsil eder. CNC işleme gibi hassas üretim süreçlerinde, doğru ve tekrarlanabilir sonuçlar sağlamak için kısa yerleşme süresi çok önemlidir.
3. Aşım: Aşma, motor çıkışının geçici süre boyunca nihai kararlı durum değerini aşması durumunda meydana gelir. Genellikle nihai değerin yüzdesi olarak ifade edilir. Bazı uygulamalarda az miktardaki aşma kabul edilebilir, ancak aşırı aşma kararsızlığa ve salınımlara yol açabilir. Örneğin, bir kamera gimbal sisteminde aşırı çekim, kameranın sallanmasına ve bulanık görüntüler üretmesine neden olabilir.
4. Sabit - Durum Hatası: Geçici süre sona erdikten sonra istenen değer (adım girişi) ile motor çıkışının gerçek değeri arasındaki farktır. Sabit durum hatası küçük olan bir servo motor daha doğrudur ve giriş komutunu daha iyi takip edebilir. Hassas konumlandırmanın gerekli olduğu otomatik yönlendirmeli araçlar (AGV'ler) gibi uygulamalarda, kararlı durum hatasının en aza indirilmesi son derece önemlidir.

Adım Tepkisini Etkileyen Faktörler

1. Motorun Özellikleri: Servo motorun tasarımı ve yapısı, adım tepkisinde önemli bir rol oynar. Daha yüksek tork/atalet oranlarına sahip motorlar, daha çabuk hızlanıp yavaşlayabildikleri için genellikle daha iyi dinamik performansa sahiptirler. Örneğin fırçasız bir servo motor, daha düşük sürtünmesi ve daha yüksek verimliliği nedeniyle fırçalı bir servo motora kıyasla daha iyi bir adım tepkisine sahip olabilir.
2. Denetleyici Ayarı: Motor kontrol cihazının oransal, integral ve türev (PID) kazançları gibi parametrelerinin adım tepkisi üzerinde büyük etkisi vardır. Bu parametrelerin doğru ayarlanması yükselme süresini, yerleşme süresini, aşımı ve kararlı durum hatasını optimize edebilir. Ancak yanlış ayarlama, aşırı aşma veya kararsızlık gibi düşük performansa yol açabilir.
3. Yük Koşulları: Servo motora bağlanan yük aynı zamanda adım tepkisini de etkileyebilir. Ağır yük, motorun üstesinden gelmesi gereken ataleti artırır, bu da motorun tepkisini yavaşlatabilir ve yerleşme süresini artırabilir. Ek olarak, yükün değişken sürtünme veya yay benzeri davranış gibi doğrusal olmayan bir özelliği varsa, adım tepkisini daha da karmaşık hale getirebilir.

Farklı Uygulamalarda Adım Tepkisinin Önemi

1. Robotik: Robotik uygulamalarda, hızlı ve doğru hareketler elde etmek için servo motorların adım tepkisi kritik öneme sahiptir. Robotların çevrelerindeki değişikliklere hızla yanıt verebilmeleri ve görevleri yüksek hassasiyetle yerine getirebilmeleri gerekiyor. Örneğin, insanlarla birlikte çalışan işbirlikçi bir robotta, iyi adım tepkisine sahip bir servo motor, sorunsuz ve güvenli etkileşimler sağlayabilir.
2. CNC İşleme: CNC tezgahlarda kesici takımların hareketini kontrol etmek için servo motorlar kullanılmaktadır. Yükselme süresi ve yerleşme süresi kısa olan bir servo motor, işleme hızını ve doğruluğunu artırabilir. Takımı hızlı ve doğru bir şekilde konumlandırma yeteneği, işleme süresini azaltır ve iş parçasının yüzey kalitesini iyileştirir.
3. Otomotiv Endüstrisi: Servo motorlar hidrolik direksiyon sistemleri ve elektronik gaz kelebeği kontrolü gibi çeşitli otomotiv uygulamalarında kullanılmaktadır. Sorunsuz ve hızlı tepki veren bir sürüş deneyimi sağlamak için iyi bir adım tepkisi şarttır. Örneğin, elektrikli bir direksiyon sisteminde servo motorun, sürücünün girdisine göre direksiyon desteğini hızlı bir şekilde ayarlaması gerekir.

Kataloğumuzdaki İlgili Ürünler

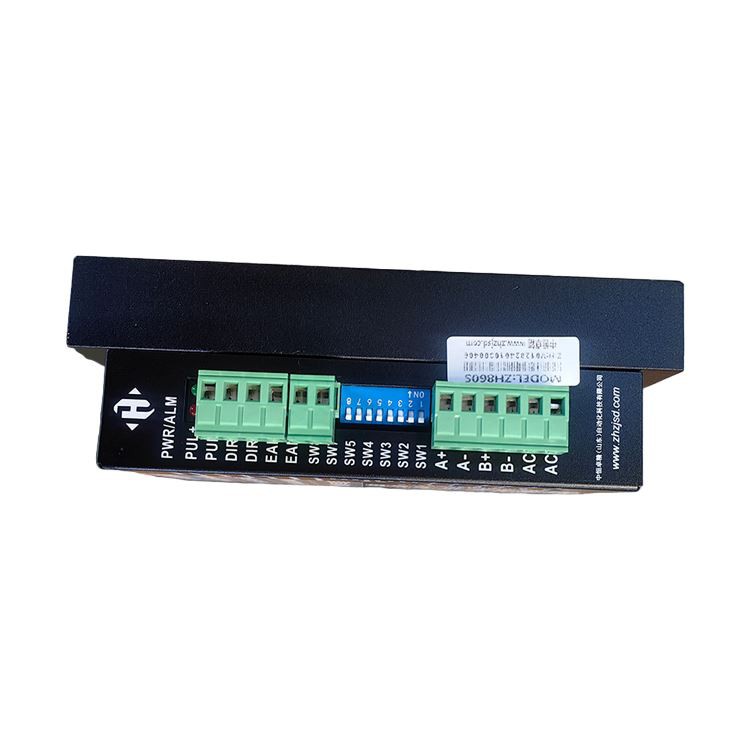

Servo Motor tedarikçisi olarak servo motor sistemlerinizin performansını artırabilecek diğer ilgili ürünleri de sunuyoruz. Popüler ürünlerimizden biriM860H Step Motor Sürücüsü. Bu sürücü step motorlarla çalışacak şekilde tasarlanmıştır ve motorun hızı ve torku üzerinde hassas kontrol sağlayabilir. Motorun düzgünlüğünü artırabilen ve titreşimi azaltabilen mikro adımlama gibi gelişmiş özelliklere sahiptir.

Kataloğumuzdaki bir diğer ürün iseGravür Makinesi Hava Soğutmalı Mil. Bu mil gravür makinelerinde ve diğer CNC uygulamalarında kullanıma uygundur. Yüksek hızda dönüş ve mükemmel ısı dağılımı sunarak uzun süreli çalışma sırasında istikrarlı ve güvenilir performans sağlar.

Çözüm

Bir servo motorun adım tepkisi, motorun girişindeki ani değişikliklere nasıl tepki vereceğini açıklayan temel bir kavramdır. Yükselme süresi, yerleşme süresi, aşma ve kararlı durum hatası gibi adım yanıtının temel parametrelerini anlamak, belirli bir uygulama için doğru servo motorun seçilmesi açısından önemlidir. Motor özellikleri, kontrol cihazı ayarı ve yük koşulları gibi faktörleri dikkate alarak adım tepkisini optimize edebilir ve sistemlerinizde daha iyi performans elde edebilirsiniz.

Yüksek kaliteli servo motorlar veya ilgili ürünler pazarındaysanız, size yardımcı olmak için buradayız. Uzman ekibimiz, özel ihtiyaçlarınıza en uygun ürünleri seçmenize yardımcı olabilir. Robotik, CNC işleme veya diğer endüstrilerle ilgileniyor olsanız da, ihtiyaçlarınızı karşılayacak çözümlere sahibiz. Tedarik ihtiyaçlarınız hakkında bir tartışma başlatmak için bizimle iletişime geçin ve uygulamalarınız için en iyi servo motor çözümlerini bulmak üzere birlikte çalışalım.

Referanslar

• Dorf, RC ve Bishop, RH (2017). Modern Kontrol Sistemleri. Pearson.
• Franklin, GF, Powell, JD ve Emami - Naeini, A. (2015). Dinamik Sistemlerin Feedbak Kontrolü. Pearson.
• Ogata, K. (2010). Modern Kontrol Mühendisliği. Prentice Salonu.
